O PLC controla o equipamento de teste do IEC para circular viu o interruptor e guarda mais baixo o teste integrado

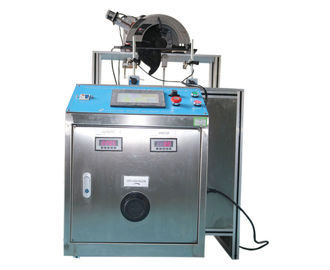

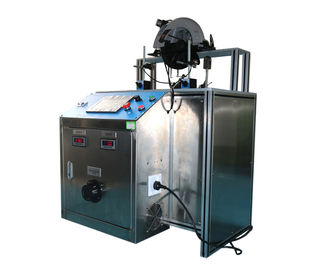

A circular viu a resistência do interruptor e guarda mais baixo o dispositivo integrado CSG-2 do teste do tempo de recuperação

Padrão: EN 60745-2-5: 2010 anexo M21.18, anexo M21.18.301, anexo M21.203, anexo M21.301, figura M.301, IEC60745-2-5: 2003 anexo cláusula 17,101 do 60745-2-5:2010 de BB.20.102, de EN e cláusula 19.102.3.

Aplicação: É usada para testar o desempenho circular do interruptor da serra e a circular viu a durabilidade de um mais baixo protetor e o tempo de recuperação.

Amostra do teste: Serras circulares

Característica: Este equipamento é composto de duas porções, do sistema mecânico e do sistema de controlo bonde.

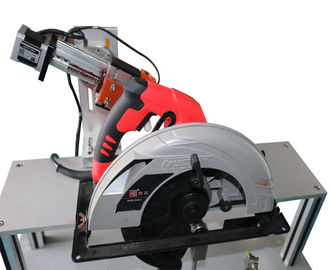

O sistema mecânico é a tabela para a serra circular. Há um interruptor e o soquete na tabela, operador da amostra pode empurrar o interruptor para girar de ligar/desligar a fonte de alimentação da carga para a amostra do teste; os tamanhos diferentes de serras circulares podem ser colocados e fixado na tabela; na tabela, o dispositivo para travar o interruptor da circular à mão considerou na posição de "ON"; a lâmina pode estender à parte inferior da tabela através do sulco médio; na tabela onde sob a lâmina, há o embocador mais baixo do protetor e dois sensores de posição, que podem ser movimentação o protetor mais baixo da serra circular a ser aberta ou fechado.

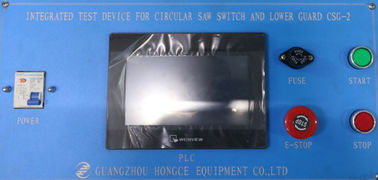

O sistema de controlo bonde consiste na fonte de alimentação da carga, no PLC de MITSUBISHI, no tela táctil de 7 polegadas e etc. Pode conseguir a operação manual e a operação automática.

Controle manual:

O operador pode manualmente mover o protetor que mais baixo o embocador pela imprensa “gerencie manualmente no sentido horário” ou “gire manualmente no sentido anti-horário” no tela táctil, a seguir o protetor mais baixo gradualmente aberto ou próximo, quando o embocador faz o protetor mais baixo a ser aberto à posição aberta máxima (indicador correspondente do sensor de posição se está iluminando), neste tempo, operador pode parar a ação mais baixa da abertura do protetor; e o operador pode manualmente fazer o interruptor circular da serra para ser de ligar/desligar pressionando o “interruptor em manualmente” ou “ligue fora manualmente” o tela táctil, o dispositivo do travamento de interruptor pode automaticamente travar ou liberar o interruptor da serra circular. O operador pode pressionar o botão de parada no painel para conseguir para fornecer ou não fornecer a tensão da carga à amostra do teste.

Operação automática:

1. o operador pode pré-ajustar a época do intervalo do fechamento de travamento do dispositivo ou para liberar a circular viu o interruptor, a época do intervalo da tensão da carga fornecida à amostra do teste, e a época de residência da abertura do protetor mais baixo da serra circular, após o esse, a imprensa “começo” do operador somente no tela táctil, os testes acima para o interruptor circular da serra será processada automaticamente.

 2. O seguinte é principalmente para o circular viu o teste da durabilidade de um mais baixo protetor e do tempo de recuperação: A serra deve ser ajustado para um 90°cut e ser orientada no plano horizontal. O protetor mais baixo deve ser dada um ciclo da posição fechado completa à posição aberta máxima e liberado então para 50 000 ciclos em uma taxa não menos de 10 ciclos pelo minuto, o número de épocas é gravado pelo sensor de posição. A época próxima do protetor mais baixo não é menos do que 0.3s, se exceda 0.3s, a seguir o número de um intervalo está contado. A época próxima do protetor mais baixo da última vez é gravada depois que o equipamento corre aos tempos exigidos do teste, e o equipamento parará automaticamente.

Parâmetros técnicos
