Detalhes do produto:
Condições de Pagamento e Envio:
|
| Taxa da detecção de escape: | 1.0E-5mbar.l/s | Tempo de ciclo: | 30 s/pc |
|---|---|---|---|
| Pressão de teste: | 8-42bar | Câmaras: | Personalizado |
| Realçar: | detecção de escape do hélio,equipamento do teste de impermeabilidade do hélio |
||

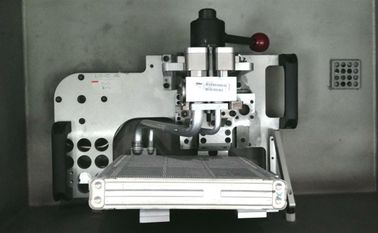

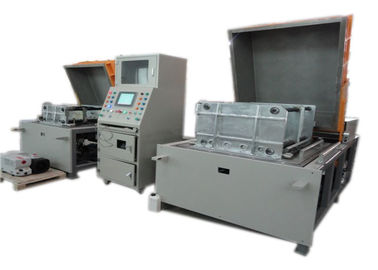

Taxa 1.0E-5mbar.l/s da detecção de escape do sistema de teste 30 s/pc do escape do hélio da câmara de vácuo do permutador de calor
A série de sistema pode correr os seguintes testes: Detecção de escape do A. com o método da deterioração da pressão para encontrar escapes brutos; Teste de B. Hélio com o espectrómetro maciço para encontrar escapes finos.
A série de sistema faz a detecção em linha da produção em massa para ser muito fácil, exata e eficaz!
Especificação técnica:
Tempo de ciclo: 30sec. /pcs. (para a referência, exigido pelo cliente)
Taxa do escape: 1.0E-5mbar.l/s (2g/a relevante R134a) (para a referência, exigido pelo cliente)
Pressre do teste: 8-42bar (para a referência, exigido pelo cliente)

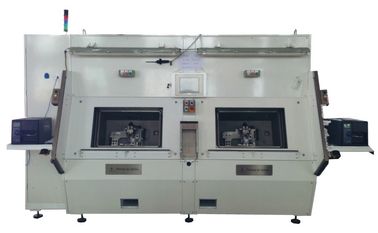

Câmaras: Dois (para a referência, exigido pelo cliente)
Procedimentos de teste:
O sistema proposto tem um ciclo totalmente automático com carga manual e descarrega-o dos produtos.
O ciclo do teste pode ser descrito da seguinte forma:

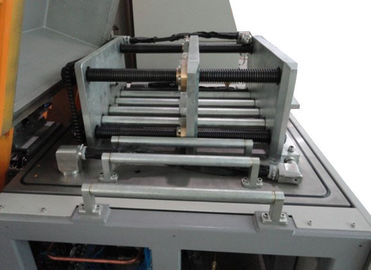

Carga de A. Manual e produtos selados na câmara do teste.
B. Fechamento da câmara.
C. Evacuação da câmara a um valor do vácuo apropriado para o teste de impermeabilidade com espectrómetro maciço. Durante a evacuação da câmara, o sistema correrá os seguintes testes nos produtos:
Deterioração de D. Pressão para revelar escapes brutos;
Descarga de E. Pressão e evacuação dos produtos;
F. Alcance um valor do vácuo apropriado para transferência, de que deve pôr o espectrómetro maciço em uma comunicação com a câmara do teste.
G. Leitura do fundo, que é o hélio residual na câmara do teste.
H. Pressurização dos produtos com hélio.
Teste de I.Leak com espectrómetro maciço.
J.Ventilation da câmara do teste (retorno à pressão atmosférica), recuperação do hélio dos produtos a uma pressão específica (dependa dos parâmetros escolhidos e da evacuação final dos produtos).
K.Opening da câmara
L.Manual descarrega dos produtos.
Diagrama esquemático:
HongCe adota aos hardware famosos do tipo para garantir a qualidade:
| Bomba de vácuo | Leybold |
| Sensor do vácuo | Inficon |
| Detector de escape do hélio | Inficon |
| Sensor de Presure | GE |
| Válvula de solenoide | Burkert |
| PLC | Omron |
| HMI | Omron |
