Detalhes do produto:
Condições de Pagamento e Envio:
|
Teste o ciclo: | 8sec. /piece | Escala do sensor da pressão: | 0Bar < P < barra 10 |
---|---|---|---|
Precisão do sensor da pressão: | 0,1 % | Escala do sensor do vácuo: | 10pa< P <100000pa |
Precisão do sensor do vácuo: | 10pa | ||
Realçar: | equipamento do teste de impermeabilidade do hélio,teste de impermeabilidade do hélio |

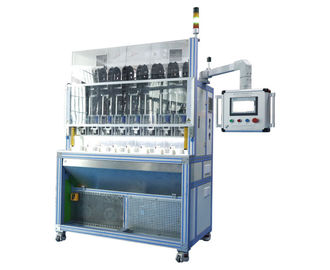

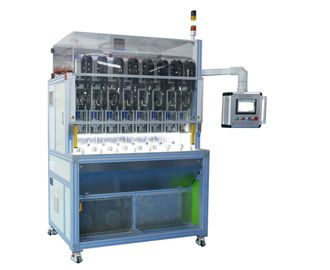

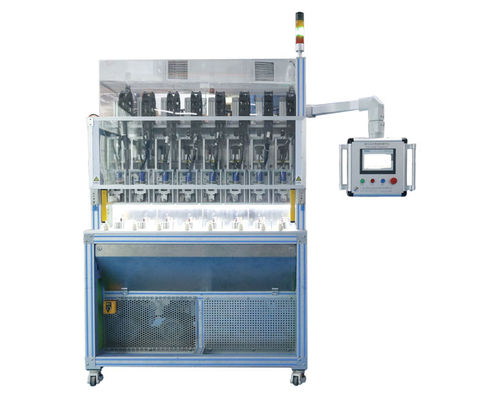

Em-linha sistema de teste integrado do vácuo da máquina de testes do cartucho para o núcleo de válvula
A em-linha máquina do teste do cartucho integra a detecção do ar comprimido, detecção do vácuo, funcations três do teste do toruqe em um, o ciclo do teste pode ser 8sec. /piece, as estações de teste pode ser personalizado de acordo com o workpiece do cliente.
Especificação técnica:
Exigência técnica | Rresponse técnico | |
Espaço aplicável do produto | Cartucho | Baseado nos produtos do cliente |
Funções de teste | Para fora escapamento | SIM |
Cartucho dentro do escapamento | SIM | |
Teste do torque | SIM | |
Características principais
|
Tipo da máquina | Em-linha |
Estações de testes | Pode ser personalizado | |
Exerça pressão sobre a escala do sensor (a barra) | 0Bar < P=""> | |
Exercem pressão sobre a precisão do sensor | 0,1% | |
Escala do sensor do vácuo (barra) | 10pa< P=""> | |
Precisão do sensor do vácuo | 10pa | |
Unidade de gerencio | Servo motor com função do torque | |
Pressão de ar de trabalho (barra) | 1.5Bar < P=""> | |
Característica do dispositivo bonde SMED | Satisfeito | |
Programa do PLC | automaticamente (específico) |
|
Controle de parâmetro separado para estações diferentes | Satisfeito | |
Velocidade de gerencio geral ajustável | Satisfeito | |
Velocidade de gerencio de teste ajustável | Satisfeito | |
Mistura da graxa | Satisfeito | |
Teste de impermeabilidade na câmara quente e fria | Satisfeito | |
Fluxo transversal de teste na posição próxima | Satisfeito | |
Fluxo transversal de teste na posição aberta | Satisfeito | |
Torque máximo |
Satisfeito Alarme máximo do torque |
|
Marque as peças APROVADAS após o teste | Satisfeito | |
Torque ajustável | Satisfeito | |
Registro de falha da máquina | Satisfeito | |
Registros da produção | Satisfeito | |
Função da limpeza da graxa | Satisfeito | |
Tempo de ciclo (s) | 8sec. /piece |
Vantagens da máquina:
(1) o tipo da máquina é em-linha, inclui 8workingstations com tempo de ciclo da parte 8sec a mais pertest.
(2) lubrificam o teste da mistura e da impermeabilidade para o shallbe do cartucho terminado automaticamente. As peças da APROVAÇÃO e da NOK podem ser distintas. As peças APROVADAS serão marcadas automaticamente andunloaded embalando manualmente. As peças da NOK serão descarregadas e colocadas na caixa thedefective. Os erros do operador são limitados.
(3) a operação de máquina será automaticamente PLC controlledby com eficiência elevada, estabilidade alta e qualidade improvetesting fácil da operação e abaixará o custo humano.
(4) o escape de Astandard é aplicado à máquina como uma base da calibração que iscertified pelo laboratório da medida do estado.
(5) o dispositivo da estabilidade da pressão de A é construído ao themachine para obter uma medida estável.

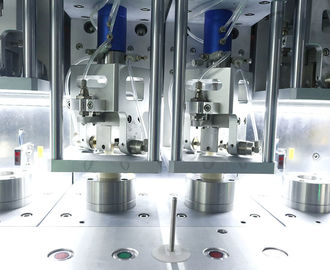

(6) um servo motor com função do torquecontrol é usado para assegurar o torque máximo que andpositioning durante o teste.
(7) há um canal da ruptura no toeliminate da máquina a sujeira da válvula.
(8) há uma função automática da marcação no themachine a assegurar-se de que as boas partes estejam marcadas.
(9) o método do teste de impermeabilidade do withpressurization combinado evacuação assegura a taxa falsa da medida para ser mais baixo de 2%.
(10) faça à máquina ventilationpipelines especialmente projetados não seria afetado pela mistura da graxa e pelo corpo estranho.
Procedimentos de testes:

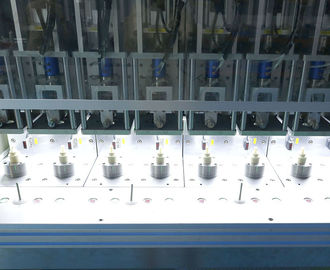

A máquina inclui totalmente as estações 8test com o mesmo procedimento de testes, e pode ser operada por um operador.
Etapa 1: manualmente carregando & descarregando, um produto do teste cada vez. (4sec.)
Etapa 2: misture a graxa, pressione, gire, abra & feche o cartucho. verifique originalmente o cartucho para assegurar mais desprezado da medida falsa (10sec.)
Em primeiro lugar, comute rapidamente e repetidamente o cartucho do teste à graxa da mistura inteiramente, durante o interruptor do cartucho, remova-o gás limpo & seco à câmara fria, à câmara quente e à câmara da saída para assegurar cada câmara limpa.
Em segundo lugar, a verificação se a graxa está misturada completamente e cada câmara está comutada à posição direita, assegura a mesma condição de cada parte de teste.
Etapa 3, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 4, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 5, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 6, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 7, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 8, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 9, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 10, estação de teste reservado (suficiência + pressurização + amostra + ventilação = 7sec do gás.)
Etapa 11, marca a divisória APROVADA (2sec.)
Marque a parte APROVADA automaticamente, divisória da NOK do alarme.
Nós projetamos 11 etapas, clientes podemos fazer a combinação conforme os produtos pecific dos clientes.
