Equipamento automático do teste de impermeabilidade do hélio para o ciclo do teste do núcleo do sensor da pressão

Equipamento automático do teste de impermeabilidade do hélio para o núcleo 1.0E-8Pa.m3/sec do sensor da pressão

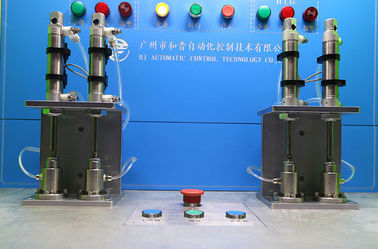

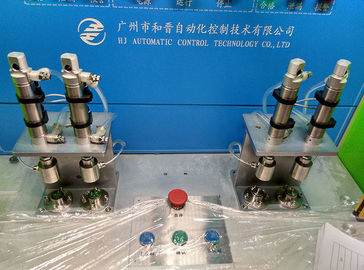

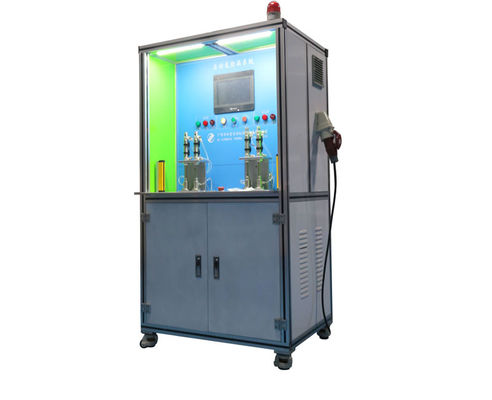

HongCe projetou e manuafactured o sistema de teste do escape do hélio para o núcleo do sensor da pressão, a precisão da detecção de escape é até 1.0E-8Pa.m3/sec, o ciclo do teste é 10s/pc, e pode ser até 5s/pc. Este sistema de teste tem duas estações de teste, cada estações de trabalho pode testar 2 workpieces simultaneamente, com esperto e o sistema humanizado dará para fora resultados do julgamento: escape bruto, escape fino, APROVAÇÃO. Exceto a função de detecção automática do escape, igualmente tenha a função de estatísticas de produção. A elevada precisão, a operação fácil e o cycel rápido do teste fazem nosso sistema de teste do escape do hélio são adotados extensamente por fabricantes do núcleo do sensor da pressão.

Especificação técnica:

Princípio de funcionamento básico:

De acordo com o princípio básico da detecção de escape de hélio, o workpiece é dividido em duas cavidades seladas separadas por meio do dispositivo bonde: a câmara de enchimento do hélio e a câmara da detecção de escape, hélio como o gás de projétil luminoso, hélio do uso enchido na câmara do hélio, e então detectam o escape dentro do sinal do hélio através do detector de escape do hélio, podem rapidamente e exatamente determinar a precisão do escapamento do workpiece.

Processo do teste:

1. Carregando o workpiece;

Carregue manualmente os workpieces em cada estação de trabalho

2. Agregue a detecção do escapamento;

O sistema de teste julgará automaticamente os resultados brutos do escapamento, se o escape bruto, luz do alarme está ligada, e o processo do teste para o workpiece relativo estará parado, o operador precisa de remover manualmente o workpiece relativo e de mudar um novo. Se nenhum escape bruto, sistema de teste continuará o processo seguinte automaticamente.

3. Encha no hélio e detecte o escapamento fino;

Systell encher-se-á automaticamente no hélio como necessário, e detecta o escapamento fino, dá para fora o resultado da análise da APROVAÇÃO ou da NOK.

4. Descarregando o workpiece;

Manully que descarrega o workpiece.

5. Outros processos automatizados.

Monitoração de processo

Núcleos do sensor de Presure do workpiece
